iWatch 要来了!根据专利推断,功能可能相当科幻

图片:Brett Jordan / CC BY

从已有的专利申请看来,苹果智能手表 iWatch 可能具备哪些特点?

Fan,光学工程研究生,曾在大陆台湾美国三地学习,专注于显示技术研究。
从这个专利的描述来看,目前的技术水平要都用到真的是比较科幻。
但也不排除苹果把任何有概率的考虑都先申请了专利,地可以圈很大,房可以盖很小嘛。
不过题主问的是预测未来这货出来会有什么样的特点和功能。同时这也是一个未来的产品。所以我仅从题主给出的材料中进行客观的分析


“Bi-stable spring with flexible display”
According to the filing, in its most simplest form, the proposed invention involves embedding a flexible display, along with the necessary electronic components, into a conventional slap bracelet.
最大的专利就是这货了。双稳态弹簧柔性屏。后半句柔性屏幕,下面有明确而说明确实使用到了,但是这也不是什么新技术,OLED本来就支持弯曲,玻璃也是可以做弯曲的,并且市面上已有。这个弯曲的屏幕显示没问题,关键还是看显示的质量如何了。

The most recent widespread use of such a device was the slap bracelet, also called the slap wrap. The slap bracelet consists of layered flexible steel bands sealed within a fabric cover.
特点集中在修饰词 -- 双稳态。具体的专利定义我没有找到,根据这句介绍里说到,里面是一个灵活的钢带,我只能推测是开口,合口来戴上脱下手表。两个状态都是可以保持稳定的。类似于女生的发卡。

Describing a wearable accessory device that can be easily worn on a user's wrist or other body part.
但是根据专利说明可以佩戴在身上,并没有说可以拟合身体的手腕意外的部位。所以我才进行推测只能开关两种稳态情况。

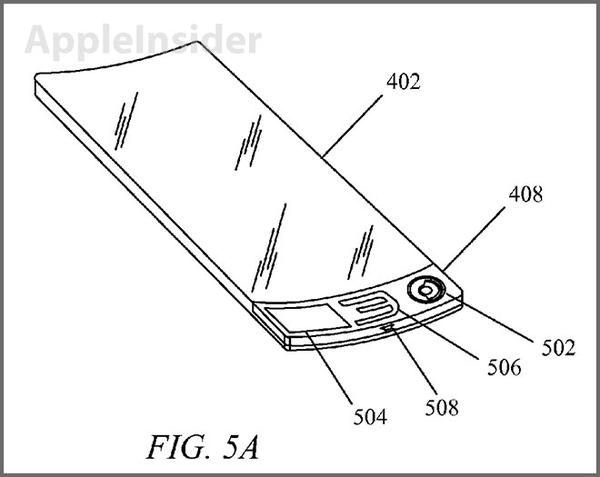

Located at one end of the device, the sensor can turn off the unused portion of the display that is covered when the bracelet overlaps for smaller users.
这段表明由于佩戴的问题,会有一部分被遮挡,系统会根据传感器自动关闭那部分的显示。
恩,这是个很人性化的设置。


a convex shape to a concave configuration depending on whether it is being worn by the user.
这里给出了这个图的描述,这带有钢带来弯曲的手表带设计,可以非常好的拟合人的手腕,大小由用户决定。
  • 这时候邪恶的我,想到了小时候玩过的一个东西,弹性钢尺(很多人都玩过吧),这描述跟这货一样一样的啊!
视频地址:
@陈阳Helium 给出的一个Youtube地址 http://www.youtube.com/watch?v=-XIqLMb3Jxk
为了方便墙内同学观看,我移植到了优酷 How A Reflective Slap Wrap Works
这项技术难点就在那个玻璃了,我不懂玻璃的制造,希望高人来评价可随意弯曲的柔性玻璃,技术含量有多高。
··········································
在其他散落的描述中,有着以下的信息。
  • When active, the unit connects to a portable device via various communications protocols like Bluetooth or Wi-Fi to show relevant information in real time on a flexible display that can wrap fully around a user's wrist.
  • A response to a current text message can even be managed given a simple virtual keyboard configuration across the face of the flexible display.
  • On-board sensors, like gyroscopes and accelerometers, would aid in orienting the screen's information toward the user.
蓝牙,Wifi,虚拟键盘,陀螺仪,加速度传感器,可能会带有。

An AMOLED display can further enhance the unit's efficiency, though Apple has yet to deploy a product that uses the technology. Communications are facilitated through wireless protocols, though the proposed unit also contains wired connectors for syncing and recharging the internal battery.
是否使用AMOLED,是否带有无线通信组件,是否使用有线充电和数据传输,还未给出明确表示。
·······························
文章的最后补充了几个这货发展时有可能会结合使用的几个技术。
There are multiple existing patents in Apple's quiver if it decides to build the proposed device, including a manufacturing process for curved glass , solar cell multitouch panels and " shake to charge " kinetic energy technology.
弧形玻璃,支持多点触摸的太阳能电池,摇动充电。
  • 弧形玻璃这个就不说了,可以做到,产品都有了,这货麻烦的是怎么能让弧形还能变形。
  • 透明太阳能面板
这个技术也已经有应用了,就是透明的太阳能面板,在一些钱很多的企业大楼上,为了支持环保,已经采用了这种技术,玻璃幕墙几乎完全透明,但是太阳在通过过程中减少的一些能量可以用来发电。充电效率是最大的问题。
  1. 大多情况无法见光,室内和在衣袖里。
  2. 弧形部分垂直太阳的面积很小,受光面积很小

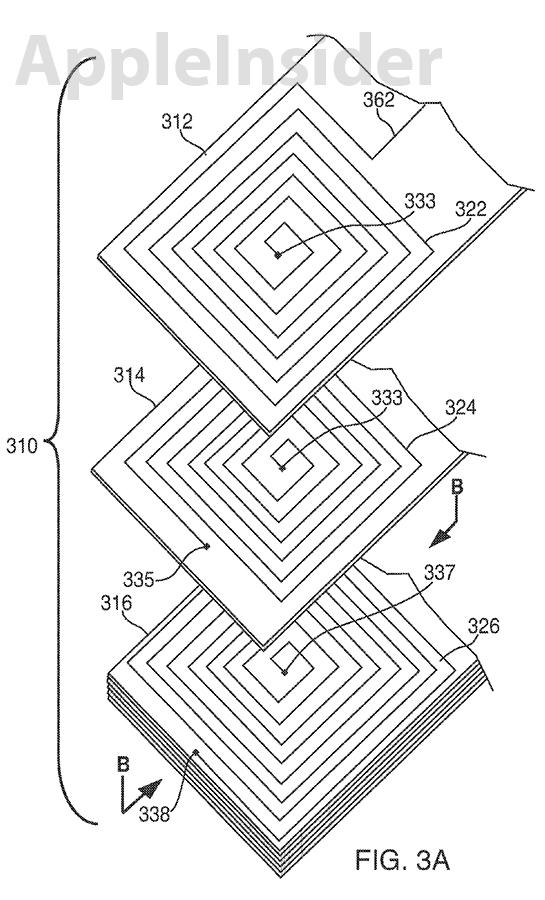

  • 摇动充电
这项技术就是电磁感应发电,原理很传统。
说普及,公交卡的被供电也是这个原理;
说新颖,近年流行的无线充电也是这原理。
注:以上会有些区别,但都是电磁感应的原理,勿深究。

东西,是肯定能做出来也可以应用的,但是他的发电效率是他的最大问题。
要有什么巧妙的地方才能接近有线充电器的速度?
怎么才能至少保证摇的充电速度比他的消耗速度快不少?(这货摆明就是一个智能手机,耗电量不低)
知乎用户,一个人,一个努力把人当作人的人
首先声明,这是AppInsider在USPTO(美国专利与商标局)中找到的Apple专利申请信息,然后推测该专利与iWatch有关。所以这仍然是一则小道消息,iWatch之后是否会采用该专利技术我们是不确定的。

专利名为“Bi-stable spring with flexible display”(USPTO收到的申请信息如下:United States Patent Application: 0130044215

从该专利来看,主要特点有:
  • Bi-stable。佩戴方式类似slap bracelet;
  • Flexible display。采用柔性屏幕,且屏幕大小将根据佩戴者手腕大小自动调整;
  • Sense user's movements。感知用户的动作;
所以在使用感受方面,会觉得佩戴方便(啪一声就能附在你的手腕)、胖子有福(胖子手腕粗的话,看到的屏幕也大)、可以当作类似Wii的体感感受器。

什么是Bi-stable?
附上Wiki链接Bistable structureSlap bracelet
附上Slap bracelet的9秒视频http://www.youtube.com/watch?v=-XIqLMb3Jxk(抱歉没找到墙内的视频)

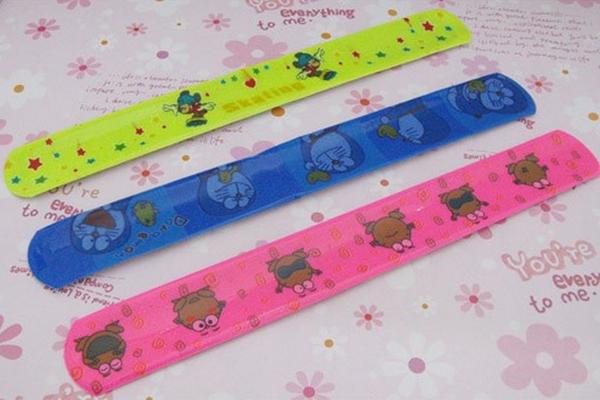

直观的感受,和这个很像:(@Fan 给出的弹性钢尺更直观,大家可以去看看他的答案)
如果该专利被采用,那么iWatch就不是这样的:
而是更酷的:
